1、基本原理
某電廠4臺330MW機組脫硫吸收塔漿液密度計采用周期取樣差壓測量原理密度計，其通過周期性自動提取吸收塔漿液的方式將吸收塔漿液充入豎直安裝的漿液測量管道中，再由安裝在測量管道固定高度差的兩臺膜片式壓力變送器測量兩點間的壓力值，根據如下公式最終計算得出漿液密度。

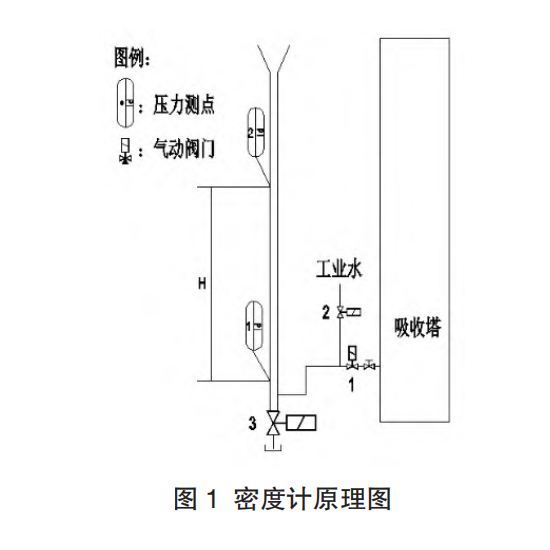

如圖1所示密度計原理圖，通過周期取樣，將吸收塔的脫硫漿液引入到測量筒，通過兩臺膜片式壓力變送器測量被測漿液不同液位，液位分別為h1和h2的壓強，液位間距H為0.5m，測得的壓力分別為P1和P2。
根據液體壓強公式：P=ρgh得出：ρ=（P1-P2）/4.9
以上公式中：
P：為壓強；
ρ：為密度；
g：為地球重力加速度，取 9.8；
h：為測量點液位。
通過測量被測漿液靜止狀態下的壓強計算密度，避免了在吸收塔或流動管路上安裝壓力變送器測量值受動壓影響，完全滿足公式P=ρgh要求的物理條件，完成漿液密度的精確測量。
2、安裝結構圖及工作方式

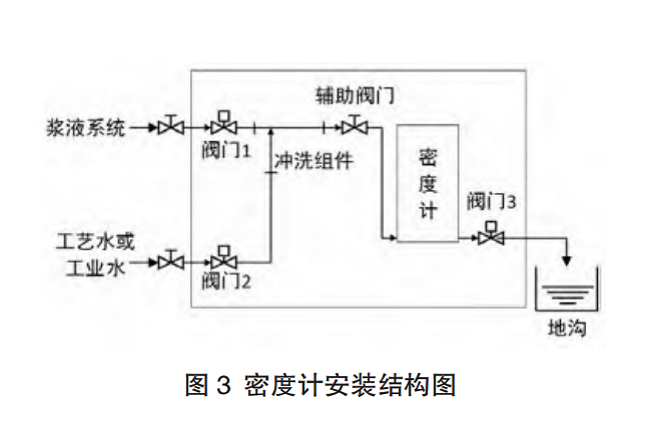

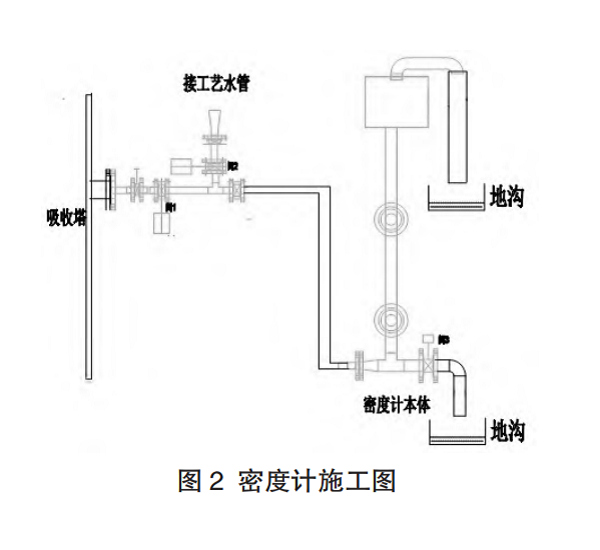

密度計施工圖如圖2所示，安裝結構圖如圖3所示，工作過程如下：首先打開漿液取樣門氣動閥1，待測量筒上部壓力變送器感受到壓力后，控制柜內PLC發出指令漿液滿足要求后關閉氣動閥1，PLC通過內部程序根據測得的兩個壓力值計算漿液密度值，然后打開漿液排放閥氣動閥3，排出測量筒內的漿液，延時一段時間后關閉氣動閥3，打開沖洗水閥氣動閥2，待測量筒上部壓力變送器感受到壓力后，控制柜內PLC發出指令沖洗水滿足要求后關閉氣動閥2，然后打開氣動閥3，排出測量筒內的沖洗水，延時一段時間后關閉氣動閥3，然后重復進行下一周期測量。
