【儀器儀表】電磁流量計的測量原理及特點
發布時間:2022-03-03 08:26:07

1、電磁流量計的測量原理

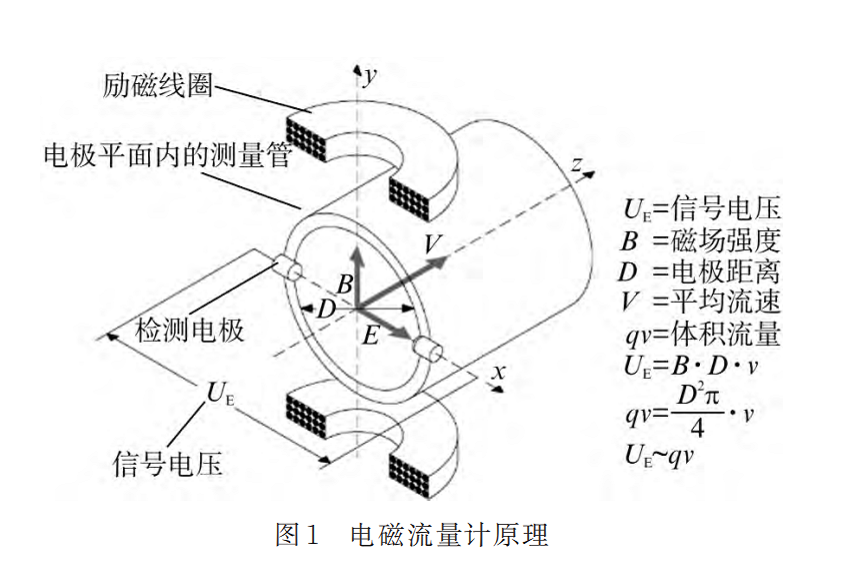

電磁流量計是測量各類具有一定電導率的液體、漿液流量的流量計。法拉第電磁感應定律是電磁流量計的基礎,當導體作切割磁力線運動時,導體中就會產生感應電動勢。本原理適用于導電流體流過垂直于磁場方向的測量管,如圖1所示。信號電壓UE的計算公式為UE=B?D?v(1)。式中:信號電壓UE正比于磁感應強度B、電極間距D和平均流速v。


由于磁感應強度B和電極間距D是常數,則信號電壓UE與平均流速v之間呈正比關系。計算體積流量公式是UE~qv。信號電壓UE與流量呈線性正比關系。如圖1所示,流體中的感應電動勢由位于徑向彼此相對的2個電極測出。由式(1)可知,被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。被測介質只要符合軸對稱流動(如層流或者紊流)就不會影響測量結果。因此,電磁流量計是一種真正的體積流量計。電磁流量計只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量,而不需要任何修正。

2、電磁流量計的特點

(1)測量管為光滑直管段,無可動及阻流部件,壓力損失小,對于大口徑管道來說,節能效果顯著;

(2)流量計輸出與流量呈線性關系,測量口徑范圍廣,可包含DN3~DN3400;

(3)測量范圍寬,選擇不同的襯里可以測量各類高溫、腐蝕性介質;

(4)安裝要求低,根據使用經驗,前置直管段為5D,后置直管段為3DD 為管道公稱直徑)就可滿足精度要求;

(5)測量精度高,常規可達 0.3%~0.5%;

(6)對于被測介質必須是導電性液體,導電率一般≥20 μS/cm。被測介質中不能含有大量鐵磁性物質或氣泡,不能用于氣體、蒸汽或非導電介質的測量。
