1、噴嘴流量計的工作原理

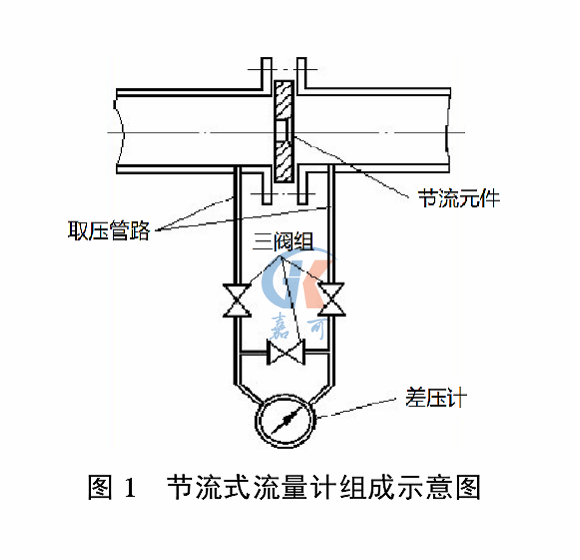

噴嘴流量計屬于節流式流量計,如圖1所示,主要由節流裝置和差壓計組成的流量測量儀表,由三部分組成:
(1)將被測流體的流量轉換成差壓信號的節流裝置,包括節流元件、取壓裝置、前后測量管,節流元件是在直線管道中,使流束產生收縮的裝置;
(2)傳輸差壓信號的信號管路;
(3)測量差壓值的差壓計或差壓變送器及顯示儀表。

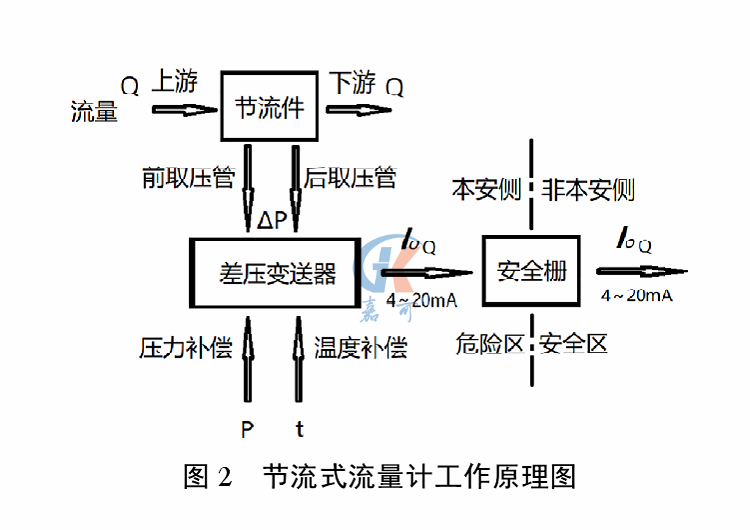

其工作原理是滿管的流體流經管道內的節流裝置,流束在節流元件處收縮,則流速增加,據能量守恒定律和流動連續性方程,動壓能和靜壓能在一定條件下可以互相轉換,流速加快的結果必然要導致靜壓能的降低,因而在節流元件的前后產生了靜壓力差(或稱差壓)。流體的流速愈大,在節流元件前后產生的差壓也愈大,所以可通過測量差壓來衡量流體流過節流裝置時的流量大小,其原理圖,見圖2。
2、主蒸汽管道中常見的噴嘴流量計類型
在電站鍋爐主蒸汽管道中,我們常見到的流量計,以ISA1932噴嘴流量計和長徑噴嘴流量計為主。
ISA1932噴嘴流量計主要由一個標準噴嘴、兩支取壓管、兩個環式短節對接焊接而成。
長徑噴嘴流量計主要由一個長徑噴嘴、定位銷、支承環、兩支取壓管、測量管道組成。
