1、氣化爐高溫?zé)犭娕?/strong>的設計和選型
氣化爐內高溫?zé)犭娕疾捎肂分度的雙鉑銠熱電偶測量，它不僅要承受約1300～1500℃的高溫，而且要耐受煤融渣的沖刷，它的主要易損部件是溫度計套管，據同類廠的使用實踐，與國產特制金屬陶瓷和剛玉溫度計套管相比，國產套管使用效果不比進口的差，所以爐內高溫?zé)犭娕伎捎脟a(chǎn)產品，采用雙套管結構。法蘭和金屬結構由國內廠商制造。
造氣爐高溫?zé)崤歼x擇測溫元件要求選擇B分度熱電偶；保護套管選擇碳化硅、二硅化鉬等材質，同時內襯剛玉；熱電偶的安裝方式采取DN100/DN50雙法蘭組安裝方式；同時保證熱電偶插深在一定范圍內可調；并且?guī)в衅鸨Ｗo(hù)作用的高溫高壓密封阻漏結構。
2、氣化爐表面熱電偶的設計和選型
氣化爐表面熱電偶要求實時測量氣化爐表面溫度并給予報警。同時要求爐表面溫度反映了爐內耐火磚減薄的程度，可預先確定更換耐火磚的時間。為了使3600全面覆蓋氣化爐表面。每套系統包含多支表面熱電偶，信號采集系統采用德國圖爾克公司遠程I/O系統，表面熱電偶輸出的K型mv信號通過冗余的MODBUS總線送至DCS系統，對氣化爐的各溫區溫度進行實時監測，可在0～600℃之間自行設定報警值。
3、氣化爐表面熱電偶工作原理

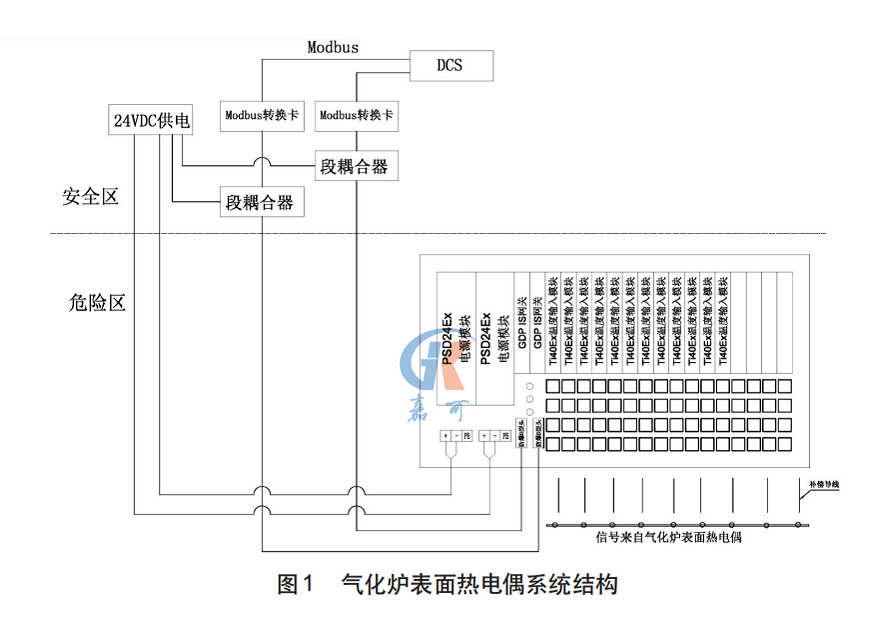

表面熱電偶的原理是基于熱電效應，正負極偶絲對絞平行，偶絲之間均勻地填充了負溫度系數材料(NTC材料)，負溫度系數材料(NTC材料)在常溫時呈高阻，阻值為兆歐級以上，隨著溫度的上升，阻值迅速降低。當在表面熱電偶鋪設區域出現高溫點時，此處NTC材料阻值降低，在此點處形成熱電偶的熱接點，此時測得的是高溫點的溫度。因此，表面熱電偶始終測量的是沿線的最高溫度。系統結構如圖1所示。
4、氣化爐表面熱電偶的選材說明
表面熱電偶內部填充了NTC材料，屬單元系材料，主要成份為錳基金屬氧化物，為了保證材料的純度，原料從國外進口，這些錳基氧化物按一定的比例混合，經研磨、燒結后，可在空氣中直接使用，其電阻系數性能穩定，負溫度系數大，并在高溫情況下而不發生任何物理和化學的變化，性能穩定，一致性好。
5、氣化爐表面熱電偶的安裝方式
氣化爐表面焊有特制M6螺母，表面熱電偶按照設計圖敷設在爐表面，并用壓板和加固夾具固定，熱電偶兩端都有陶瓷插座連接件，并通過陶瓷插座連接件接上兩根補償導線，兩根補償導線連至現場接線箱，為冗余配置。每套陶瓷插座連接后安裝保護盒，保護盒固定在接線板上。
