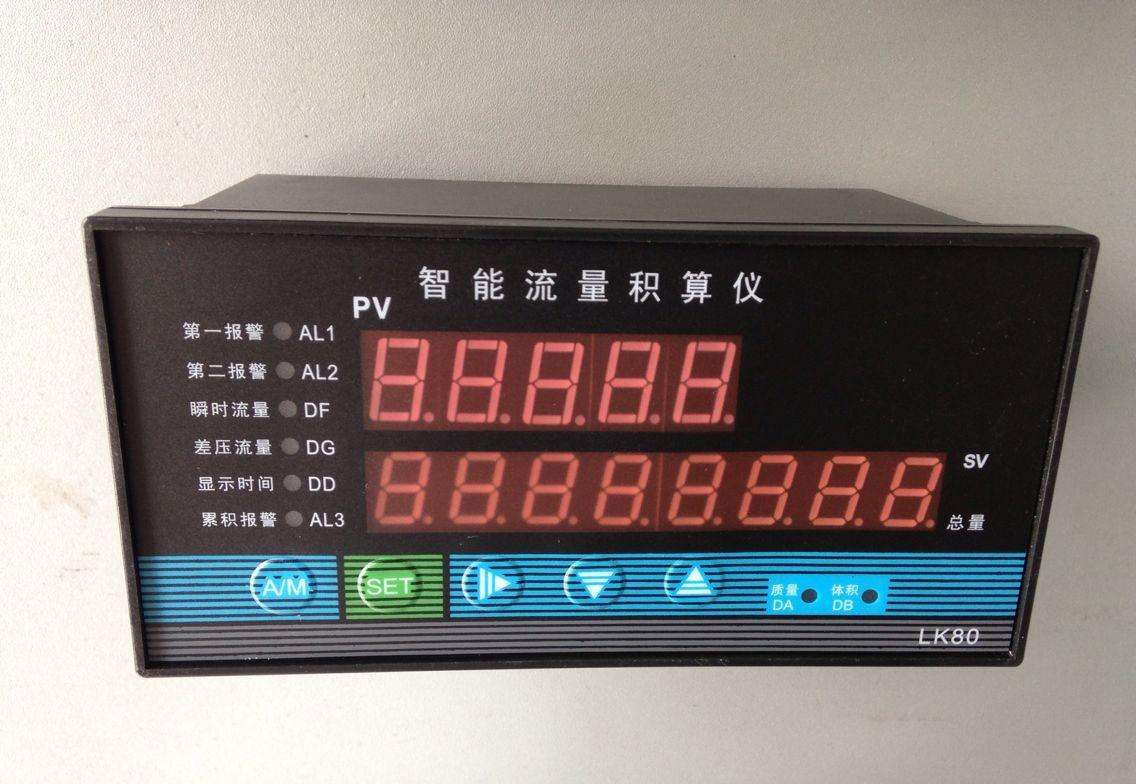

概述
智能流量積算儀已經與各種流量傳感器或變送器、溫度傳感器或變送器和壓力變送器配合使用，智能流量積算儀可對各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊。
功能特點
智能流量積算儀全范圍自動溫度、壓力補償運算，補償方式任意設定
線性積算、開方積算任意設定
瞬時流量、累積流量、溫度、壓力多種參數顯示
小信號切除功能，切除范圍0-5%可選
智能流量積算儀的累積流量值可通過面板按鍵清零，清零操作可鎖
掉電保護功能，累積流量值掉電保持時間大于5年，所有設定值掉電后永久保持
智能流量積算儀先進的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便
1.采用大屏幕全點陳液晶帶背光,中文顯示,技術先進,性能穩定,功能齊全,精度高,維護量極少.
2.查詢?nèi)請?bào)表,月報表和停電時間記錄功能.
3.設定鍵盤在面板上,輸入密碼,所有參數一次完成,簡單方便。
4.中文顯示累積流量,瞬時流量,累積熱量,頻率,差壓,密度,壓力,溫度,年,月,日,時,分,秒.
5.可任意選擇壓力,溫度自動補償.小信號切除功能.
6.可通過編程自動循環和定格循環顯示.
7.輸出4-20mA DC標準電流信號,方便與PC機或記錄儀連接.
8.具有RS485通訊接口,防雷電保護.
9.工作電流可從165-265V都能正常工作.
10.一機多用,通用性極強,可配各種流量傳感器,并可現場編程.
11.斷電保護功能強,斷電后數據能夠可靠保持十年以上不變
選型表
型 譜 | 說明 | ||
智能流量積算儀 | |||
外形尺寸 | A | 橫式160×80×125mm | |
A/S | 豎式80×160×125mm | ||
B | 方式96×96×110mm | ||
報警輸出 | B0 | B0無報警輸出，可省略 | |
B1 | 瞬時流量上限報警 | ||
B2 | 瞬時流量下限報警 | ||
B3 | 瞬時流量上下限報警 | ||
B4 | 累積流量上限報警 | ||
B5 | 累積流量下限報警 | ||
B6 | 累積流量上下限報警 | ||
變送輸出 | X1 | 4-20mA輸出 | |
X2 | 0-10mA輸出 | ||
X3 | 1-5V輸出 | ||
X4 | 0-5V輸出 | ||
通訊輸出 | P | 微型打印機 | |
R | 串行通訊RS232 | ||
S | 串行通訊RS485 | ||
饋電輸出 | 無饋電輸出 | ||
V12 | 帶DC12V饋電輸出 | ||
V24 | 帶DC24V饋電輸出 | ||
供電電源 | 220VAC供電 | ||
W | DC24V供電 | ||
流量輸入信號 | L1 | 電流：4-20mA、0-10mA、0-20mA | |
L2 | 電壓：1-5V、0-5V | ||
L3 | 脈沖頻率：0-10KHZ | ||
溫度輸入信號 | W1 | 電流：4-20mA、0-10mA、0-20mA | |
W2 | 電壓：1-5V、0-5V | ||
W3 | 熱電阻：Pt100 | ||
W4 | 熱電偶：K、T、E | ||
壓力輸入信號 | Y1 | 電流：4-20mA、0-10mA、0-20mA | |
Y2 | 電壓：1-5V、0-5V |
