1、電磁流量計的工作原理

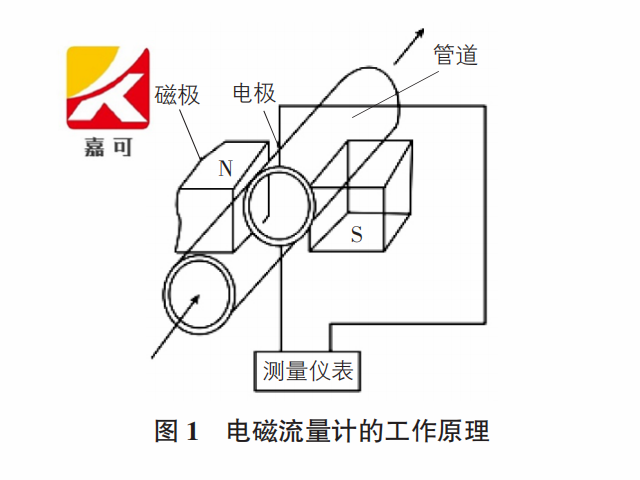

電磁流量計是應用法拉第電磁感應定律而制成(圖1),即:將流體作為一種導電體,導電體在磁場中運動,切割磁力線從而產生感應電動勢,感應電動勢的大小又和液體的流量大小成正比,可以通過測量電動勢變化來反映管道內液體流量的變化。
2、電磁流量計的結構

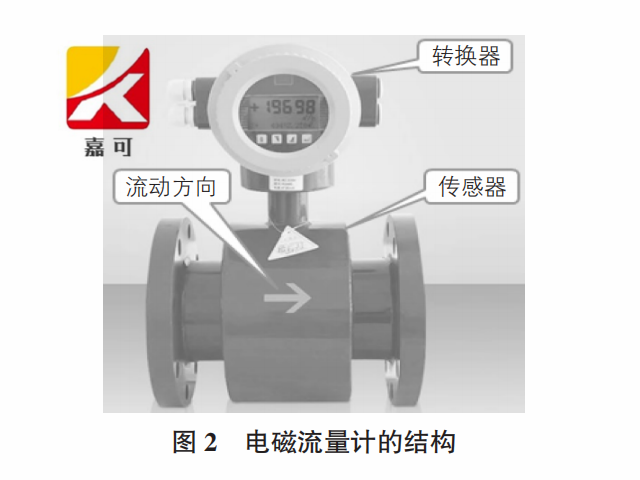

電磁流量計的結構包含傳感器和轉換器兩個部分(圖2),傳感器負責測量管道中流體的瞬時流量,并將所測流量的感應電動勢信號輸送到轉換器中。轉換器則負責將接收到的感應電動勢信號放大,并轉換成實際流量值進行顯示,還可以輸出4mA~20mA標準電流信號或RS485信號,實現管道流量的遠距離自動化監測。
3、電磁流量計的特點
電磁流量計具有如下主要特點:
1) 結構簡單,傳感器內無阻流部件,管道壓力損失小,對所測液體的流動干擾小。
2) 測量結果不受所測管道內液體的溫度、密度、壓力和粘度的影響,工作可靠,而且有較高的測量精度。
3) 無機械慣性,反應靈敏,可以測量流體的瞬時脈動流量,有較好的線性,可以將所測電勢信號轉換成標準信號輸出,通常有一體顯示與分體顯示兩種模式,可滿足多種應用場景。
4) 根據所測液體切割磁力線方向的不同,電磁流量計可以測量流體的正反向流量值。
5) 量程范圍較大,量程比高達1∶100,測量結果只與所測流體的平均流速有關,而與軸對稱分布下的紊流或?qū)恿鳡顟B(tài)無關。
6) 傳感器內沒有可動部件,選擇合理的材料制作與所測液體有直接接觸的襯里和電極,即可達到很好的耐磨損、耐腐蝕要求。
