化工企業中,蒸汽流量計的選型與安裝
發布時間:2022-03-14 10:48:05

由于蒸汽的特殊性,在選擇測量元件時,要盡可能地減少能量損失。在化工企業中,蒸汽流量計的選型經過設計院、廠家、技術人員的重重把關,很少會出現問題。在實際的安裝過程中,技術人員不僅要考慮規范性,還要考慮蒸汽壓力、溫度對管道的影響,部分情況下管道振動和位移會造成焊縫裂開,尤其是在高溫、高壓、過熱的蒸汽條件下。貿易結算流量計關乎雙方利益,在選型和安裝過程中應加倍關注。

1、蒸汽流量計的安裝

蒸汽流量計的安裝與流量計的特性有直接關系,本研究雖然介紹了4種常用的蒸汽流量計,但是安裝分類將其分為兩類:(1)差壓流量計,包括孔板、長頸噴嘴、巴類流量計;(2)渦街流量計。根據測量原理,下面介紹兩類流量計的安裝。

1.1 差壓流量計

由于孔板、長頸噴嘴、巴類流量計均屬于差壓流量計,在安裝過程中存在很多共性要求,結合現場安裝情況總結如下:(1)取壓在管道水平位置中心上下45°范圍內,前后直管段(孔板≥前10D后5D;長頸噴嘴≥前5D后3D;巴類≥前8D后3D;渦街≥前15D后4D)特殊情況參見廠家要求,例如前后有閥門、縮頸等,但是要保證流量計前直管段的距離要求。(2)除采用一體化蒸汽流量計,為了保證測量準確性,冷凝罐安裝位置的高度要一致,冷凝罐前的冷凝液要能順利流回母管,保證不形成液封。(3)高溫高壓蒸汽流量計的安裝要考慮主蒸汽管道的振動或者位移,在安裝冷凝罐時要保證一定的活動量(即在冷凝罐下方增加托架)消除管道的影響,防止焊口被撕裂或振裂。(4)在北方或者有可能結冰的情況下,要考慮伴熱,伴熱管與引壓管盡可能一起敷設。(5)引壓管的長度配置要合理,避免過短造成冷凝罐內冷凝液高度不一致或不冷凝。

1.2 渦街流量計

依據渦街流量計的測量原理、蒸汽介質對渦街流量計的影響,結合現場的實際安裝情況,渦街流量計在安裝時主要考慮以下3個問題:(1)不能安裝在管道最低點或者有可能積液的地方,前后直管段盡可能長,保證前15D后5D,具體要求參見廠家安裝要求。(2)避免安裝在管道振動、電磁干擾較大的地方。(3)渦街流量計的安裝要在管道吹掃結束后實施,法蘭連接處過渡要平滑、無毛刺,位置要方便檢修。


2、流量計的使用

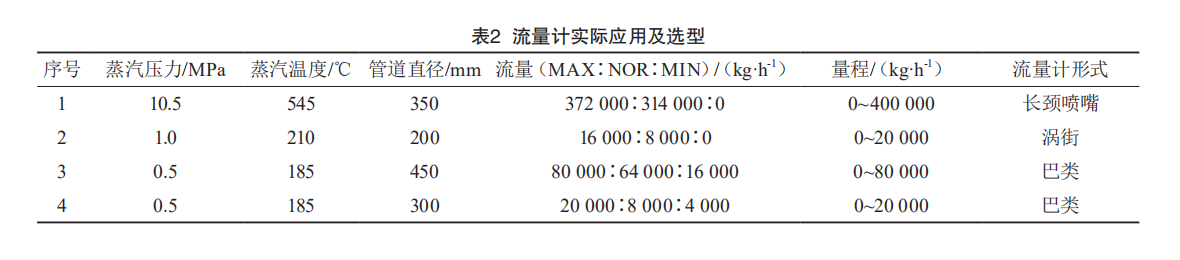

蒸汽流量計的選型以及安裝對后期的計量極其重要,尤其是在牽涉貿易結算的情況下。在本項目的建設中,由于空分采用供氣模式,在貿易結算中牽涉多種氣體以及液體的結算,而蒸汽貿易結算的流量計多達4臺,流量計選型及使用情況如表2所示。

由于這4臺流量計均參與貿易結算,長頸噴嘴和巴類流量計要求采用羅斯蒙特多參量變送器,自帶壓力測量,并將溫度信號直接接入變送器進行補償,輸出流量信號,經過一分二安全柵輸出兩路信號,送入雙方分數控制系統進行監控。渦街流量計采用貿易積算儀,經過溫度補償后直接輸出兩路流量信號,送入雙方分數控制系統,所有參與貿易結算的流量計均要第三方進行鑒定,并出具鑒定報告,目前流量計運行穩定,精度在控制范圍之內。
